【PENTAX】
AMD 3020 全自動影像尺寸量測儀
2000 萬像素 CMOS 成像更清晰 ｜ 360° 轉檯旋轉測量更全面
▪ VisionX 測量軟體
豐富強大的測量與分析功能高精度影像分析演算法。
▪ 雙遠心光學鏡頭
具有高景深、高解析度、趨近零畸變。
▪ 量測範圍
X 行程 300mm，Y行程 200mm。
▪ Z 軸調焦系統
行程 75mm。
▪ 智慧控制照明系統
由四分割落射照明系統和遠心透射照明系統組成。
▪ 一鍵啟動按鈕
CNC 模式下，只需按下此鍵即可瞬間完成圖像尺寸的測量和評估。
非接觸式高度量測功能
搭載光學非接觸式測頭，在 CNC 模式下，瞬檢機可一鍵自動完成工件的 2D 平面尺寸、高度尺寸、平面度等參數的精密快速量測即一鍵式 2.5D 量測。

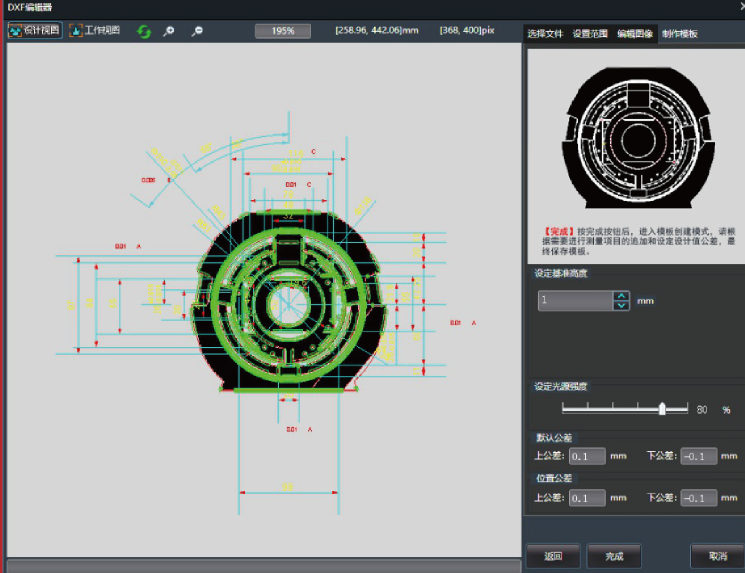

CAD 導入模板
CAD 導入以 DXF 格式為基礎，通過讀取測量所需的尺寸特徵等數據信息，即使待測工件不在身邊，也可實現 CNC 量測模板的輕鬆製作。
解決傳統測量儀器難題
傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量物件的定位、原點定位費時、批量測量操作時間長、不同測量人員導致測量結果不同、資料統計管理繁雜等。
▪ 傳統測量儀器
◇測量效率低
→測量物件與原點定位耗費工時。
→測量部位或數量越多，測量時間越長。
→長時間測量對操作員造成疲勞降低效率。
◇結果有偏差
→對焦位置不同導致測量結果不同。
→使用方法不同導致測量結果不同。
→測量位置的選擇，所得結果因人而異。
◇操作難掌握
→學會操作需要很長時間。
→非熟練者無法正確的測量。
→虛擬線、虛擬點的測量需要專業知識。
▪ AMD 系列一鍵量測儀
◇快速高效
→可任意擺放產品，無需夾具定位最多可同時測量。
→512個部位CNC模式下可快速精確地進行批量測量。
◇準確一致
→只需一鍵，任何人都能輕鬆獲得準確一致的結果。
→自動對焦，焦距不會因不同人員辨識而造成偏差。
→自動識別測量部位，每次都能獲得統一穩定的測量結果。
◇簡單輕鬆
→任何人都能很快上手，無需複雜培訓。
→簡潔的操作介面，任何人都能輕鬆正確的測量。
→虛擬線、虛擬點的測量也能簡單設定。
便捷的操作流程
步驟一：載入模組
◇CNC 程式範本並支援 DXF 導入
步驟二：放置工件
◇無需定位可任意擺放
步驟三：一鍵測量
◇按下 Measure 鍵或敲下空白鍵
高效的量測過程
AMD 系列瞬檢機採用了雙遠心光學鏡頭，該鏡頭具有高景深、大視野等特點。
▪ 高景深
◇放寬對焦精細度的要求，在景深範圍內都可準確測量，無需耗時於對焦過程。
▪ 大視野
◇無需耗時移動拼接，數秒即可完成視野內所有尺寸的測量。
▪ 一次可同時測量高達 1024 個特徵
▪ 一次可同時測量多達 100 個工件
▪ 一鍵後，僅需 3 秒左右完成測量
智慧消除人為誤差
傳統尺寸量測儀的焦距調整、測量位置或點的選取、邊緣的對齊或選取等操作，會因人而異，由此產生不可避免的人為誤差，透過 AMD 系列瞬檢機可有效改善，提升檢測良率。
採用高景深專用雙遠心鏡頭
一般光學鏡頭
專用雙遠新鏡頭
▪ 即使有段差，焦點仍然清晰
◇測量時無需進行嚴格的焦點調節即可進行正確的測量。
▪ 即使有段差，大小始終如一
◇測量時無需擔心測量物件的凹凸不平。
▪ 全視野範圍內圖像零畸變
◇採用高景深專用雙遠心鏡頭，全視野內圖像近乎零畸變。
▪ 自動識別邊緣並進行次像素處理
◇採用高階插值、數值擬合等高精度演算法，對邊緣進行次像素處理。
AMD 3020 / 100 規格表
