Nikon VOXLS 30 系列 - X Ray 電腦斷層掃描（CT）系統

世界唯一 450kV 穩定微焦點，各類非破壞檢測應用首選

高穿透・高解析・全自動化

Nikon 推出全新 VOXLS 30 系列工業用 X 射線電腦斷層掃描（CT）系統，專為智慧製造與自動化品管而生，協助客戶邁向零缺陷製造的終極目標。

全系列標配自動化掃描流程、OPC UA 產線整合介面與多種先進掃描模式（如 Panel Shift CT、Half Turn CT），協助企業在提升品質穩定度的同時，大幅降低人力依賴與產線瓶頸風險。

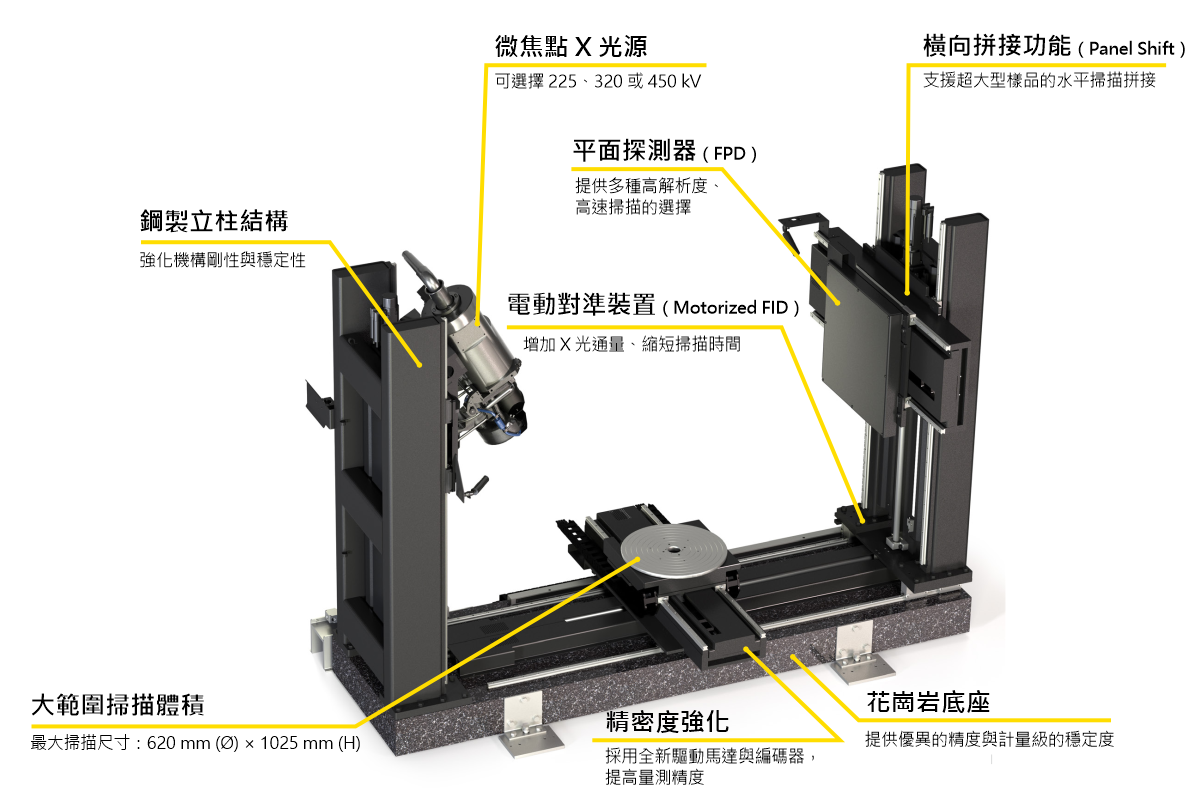

領先業界的大掃描體積

最大掃描範圍 Ø 620 × 1,025 (H) mm

最大樣品尺寸 Ø 1,000 × 1,300 (H) mm，可檢測如大型鋰電池模組、渦輪葉片等更大、更重的零件

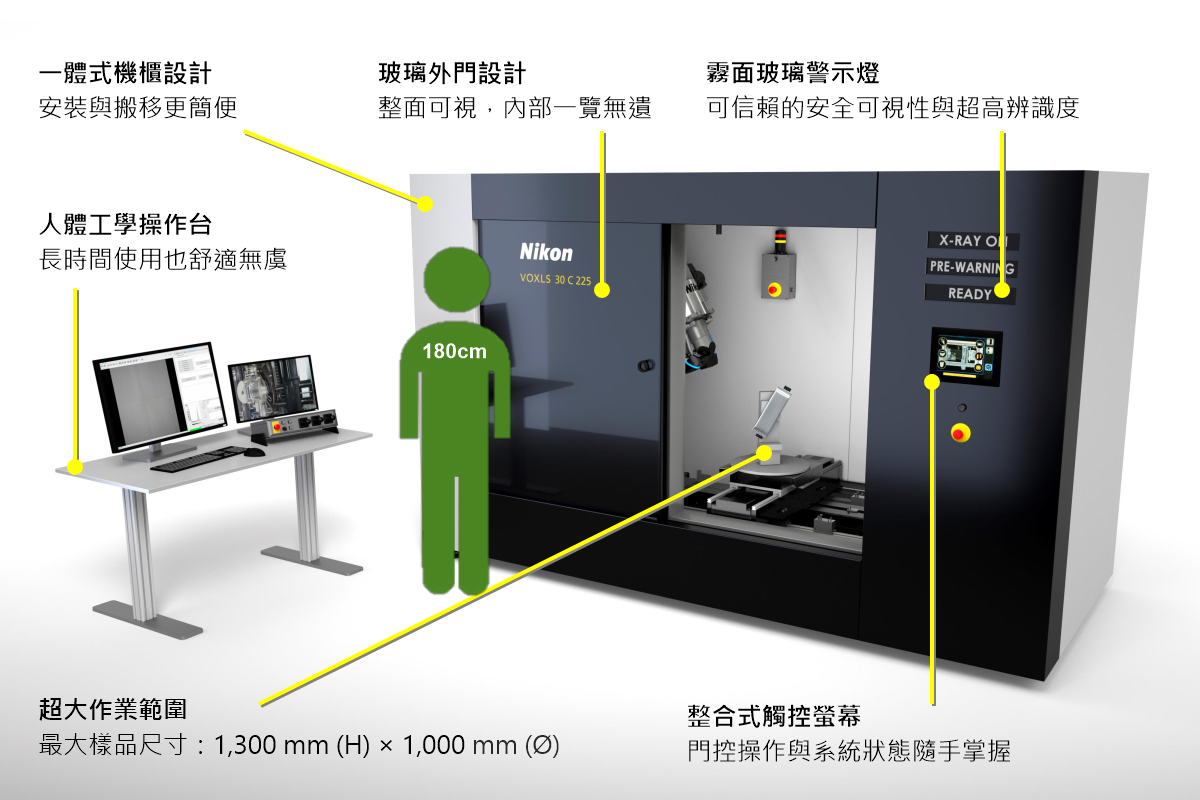

更好的人體工學設計

配備 1.5m 可調整高度的人體工學工作桌，可提供更舒適的操作體驗

觸控螢幕讓操作更直接方便

花崗岩基座與計量級操作機構

● 確保掃描過程中的高精度與可重複性

● 採用高精度馬達與線性編碼器，可提供更高的測量準確度，適合計量級應用

● 使用花崗岩基座，降低量測時來自熱膨脹及震動的影響，同時也不易受潮或氧化，長期使用仍可保持平整與精度，不需頻繁重新校正

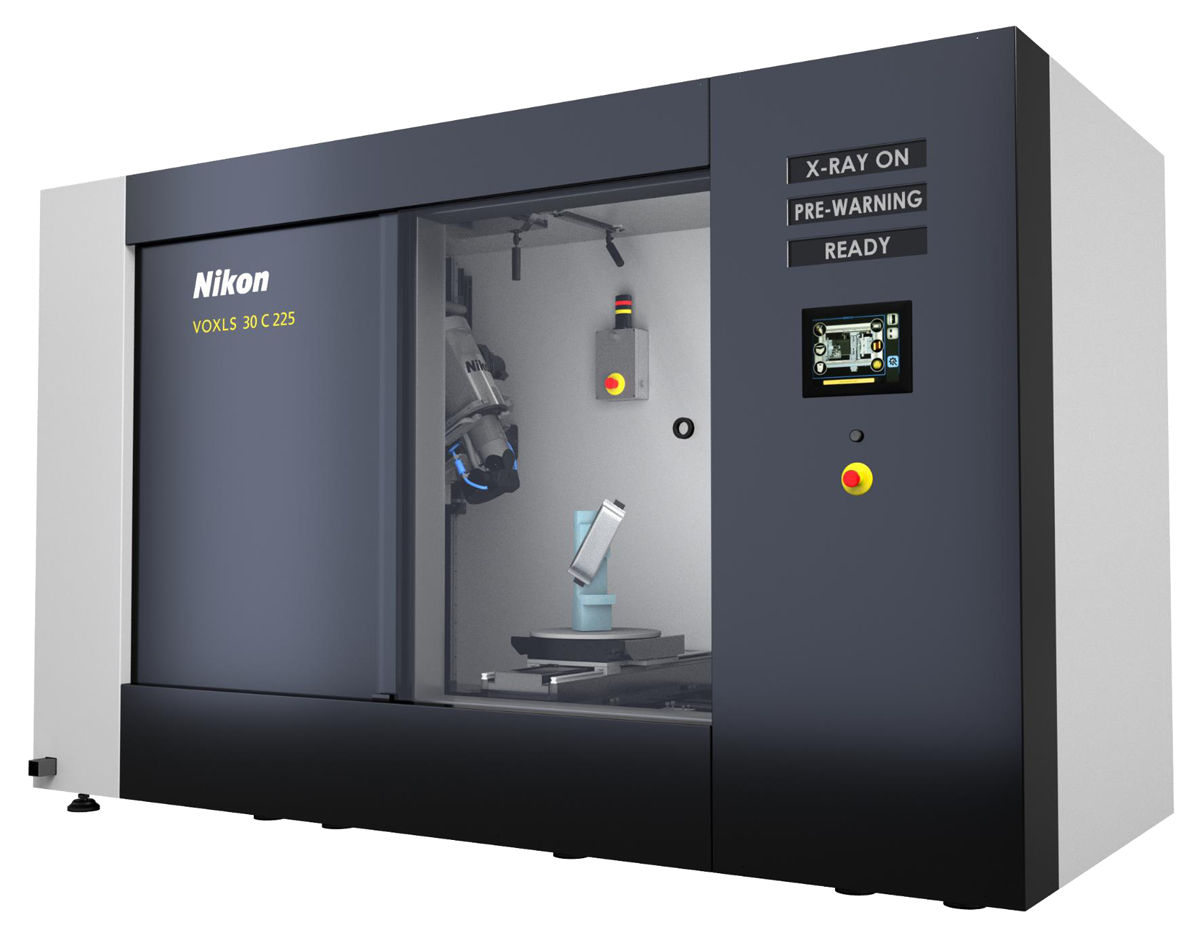

VOXLS 30 C 225

搭載高解析度微焦點管源，適用於電子零件、電池、醫療裝置與塑膠成品，實現微米等級精密檢測

● 225kV 微焦點旋轉靶 X 光管（Rotating Target）與可替換 225kV 微焦點反射靶 X光管（※1 Nikon 獨有）

● 支援 Auto.Filament Control（自動燈絲控制）（※2 Nikon 獨有）

● 配備平面探測器（Flat Panel Detector）

● 最大掃描體積：Ø 620 × 1,025 (H) mm

● 最大樣品重量：50 kg（中央載重）

● 系統總重量：6,950 kg

※1 Rotating.Target 2.0（旋轉靶 X 光管）技術

提供高通量、高功率密度運作，且可長時間全功率持續掃描

解決傳統高功率目標發熱、焦點膨脹、壽命短的問題

※2 Auto.Filament Control（自動燈絲控制）

智慧控制延長 X-ray 燈絲壽命，減少停機與維修

VOXLS 30 C 225 適用領域

● 航太產業：蠟製渦輪葉片

● 電動車產業：鋰電池軟包、圓柱型與方形電芯

● 小型鑄件：輕金屬（鎂、鋁）

● 積層製造（3D 列印）：小至中型塑膠或低密度金屬元件

● 自然科學：生物組織、骨骼、動物、植物與昆蟲

● 醫療器材與製藥：吸入器、注射器、藥錠、粉包

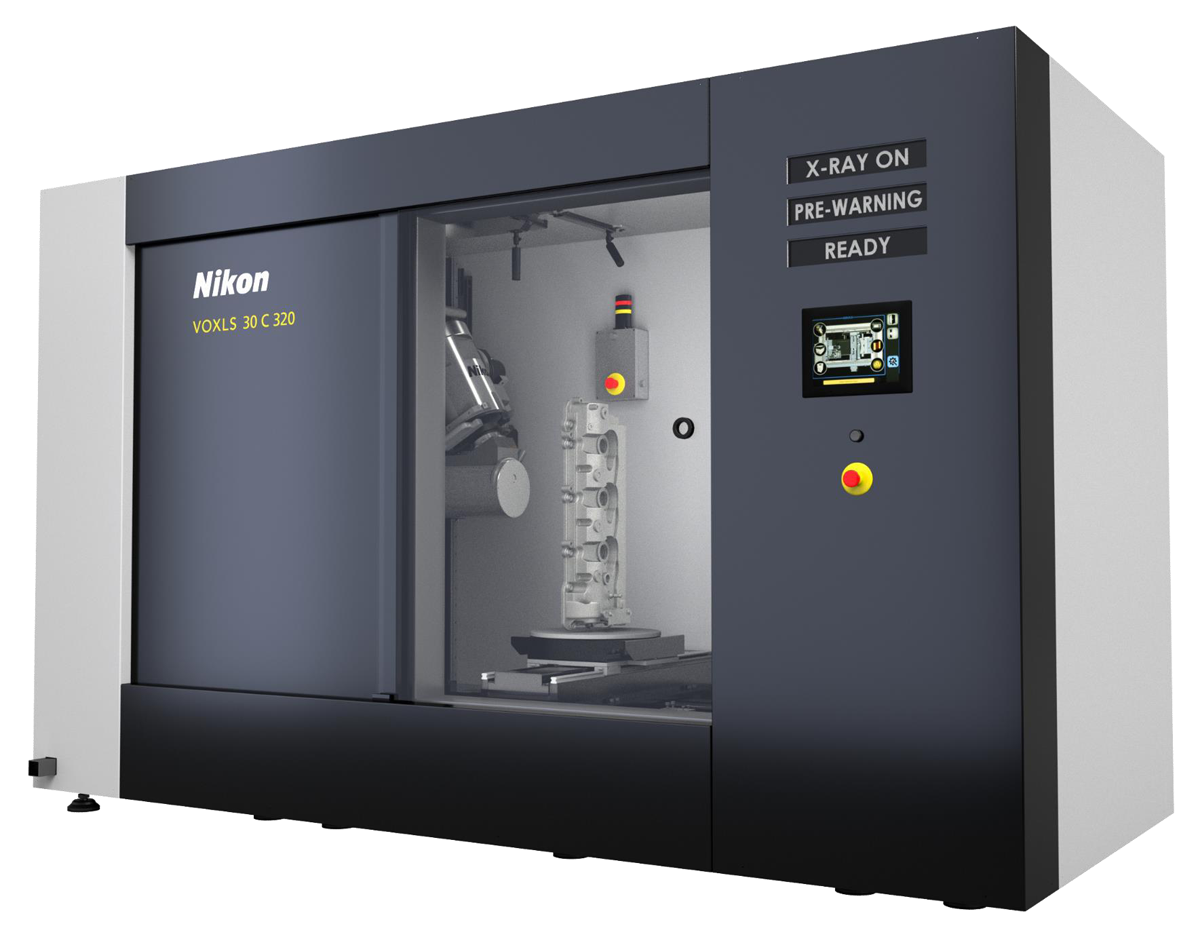

VOXLS 30 C 320

兼具高穿透力與靈活焦點選擇，為航太、汽車與 3D 列印產業提供高效率、多功能的中型 CT 解決方案

● 320kV 微焦點反射靶 X光管

● 支援 Penta Source 多源功能（最多 5 種 X 光靶材）

● 配備平面探測器

● 最大掃描體積：Ø 610 × 1,050 (H) mm

● 最大樣品重量：100 kg（中央載重）

● 系統總重量：10,350 kg

VOXLS 30 C 320 適用領域

● 航太產業：蠟模與鈦合金渦輪葉片

● 電動車產業：鋰電池單體與模組

● 中小型鑄件：鋁、鎂、鈦等金屬

● 汽車與賽車產業：碳纖維煞車碟、車身結構、次組件、曲軸箱

● 積層製造（3D列印）：中型塑膠或低密度金屬元件

● 複合材料與各種輕金屬、重金屬

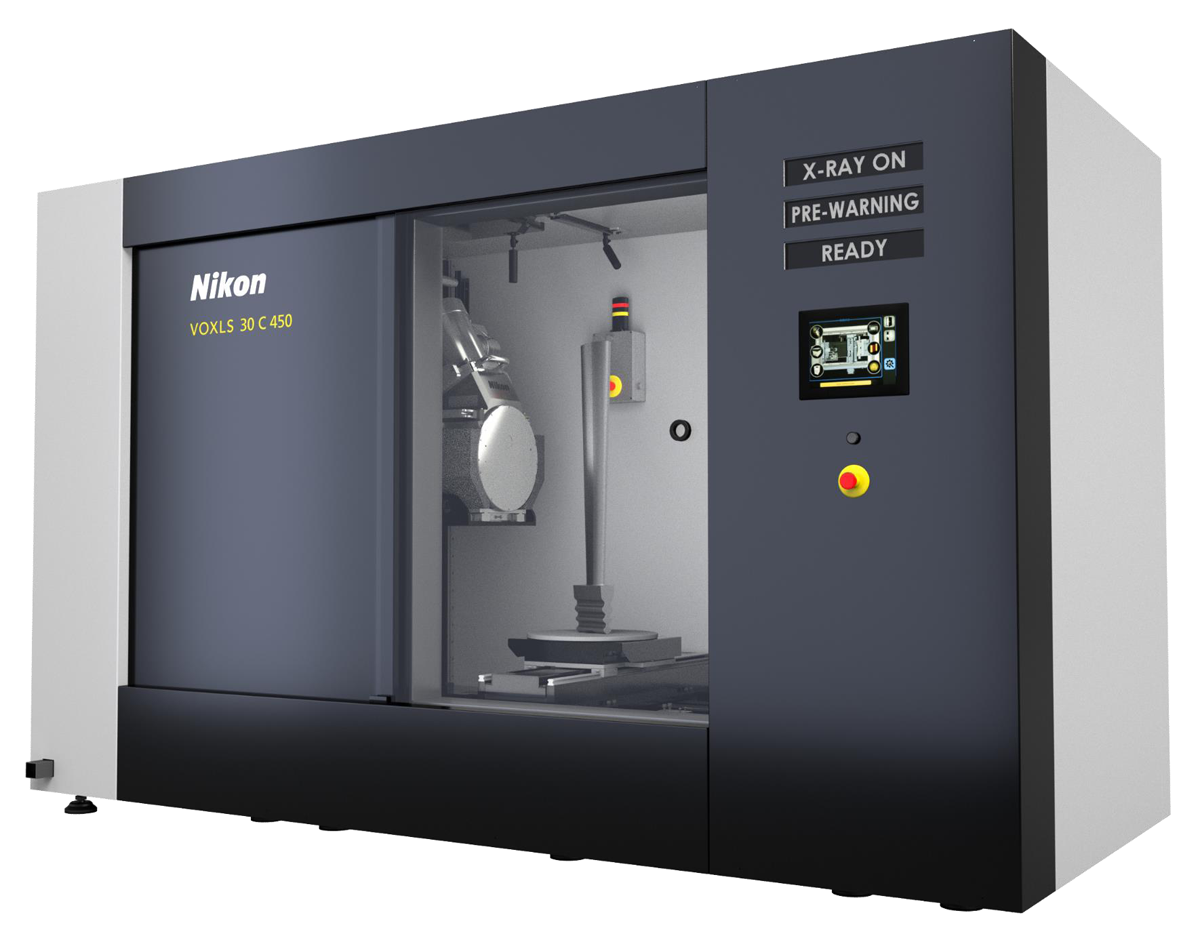

VOXLS 30 C 450

業界唯一 450kV 微焦點 X 光源，專為鋼鐵與高密度材料設計，能夠快速無損檢查大型鑄件與結構件，是重工業與國防產業的理想選擇。

● 450kV 微焦點旋轉靶材管，或 450kV 微焦點反射靶 X光管（※3 Nikon 獨有）

● 配備平面探測器與 Nikon CLDA（曲面線性二極體陣列）（※4 Nikon 獨有）

● 最大掃描體積：Ø 610 × 1,050 (H) mm

● 最大樣品重量：100 kg（中央載重）

● 系統總重量：10,350 kg

※3 全球唯一 450kV 微焦點 X-ray Source

提供高穿透力 + 相對高解析度的獨特組合

特別適合鋼鐵、重鑄件、火箭零件等超高密度材料

※4 CLDA（Curved Linear Diode Array）曲面線型二極體探測器

針對高密度材料，進行 2D CT 與散射校正（scatter correction）

Nikon 獨家技術，提升影像清晰度並減少偽影

VOXLS 30 C 450 適用領域

● 航太產業：渦輪葉片與導流葉片（Nozzle Guide Vanes）

● 電動車產業：鋰電池單體、模組與電池包

● 中大型鑄件：輕金屬至重金屬元件

● 太空與國防產業：火箭引擎零件、次組件與整體組件

● 積層製造（3D 列印）：複雜結構的塑膠或金屬元件

● 複合材料與各種輕金屬、重金屬

多種 X-ray 能量等級與獨特光源選擇

● 可依材料選擇適合的能量等級（225 / 320 / 450 kV），並搭配反射式、穿透式或旋轉式等不同配置的 X 射線源，靈活應對各類檢測需求

● Nikon 獨有的旋轉靶 X 光管（Rotating Target），可在高功率條件下有效散熱，提高解析度並縮短掃描時間

● 多金屬反射靶（Multi-Metal Reflection Target），允許用戶根據樣品材料選擇不同的金屬靶，以優化 X 射線光譜，提高影像對比

先進影像技術

● X.Tend 螺旋 CT：可進行高物體單次掃描，避免傳統圓周 CT 產生的偽影

● Panel Shift CT：橫向拼接掃描，適用於超寬樣品，傳統系統無此功能

● Pixel Split CT：可將像素數量提高四倍，獲得更高解析度的影像

● LiB Overhang Analysis：專為鋰電池極片分析設計的 AI 驅動技術，能自動測量 overhang，適用於快速檢測需求

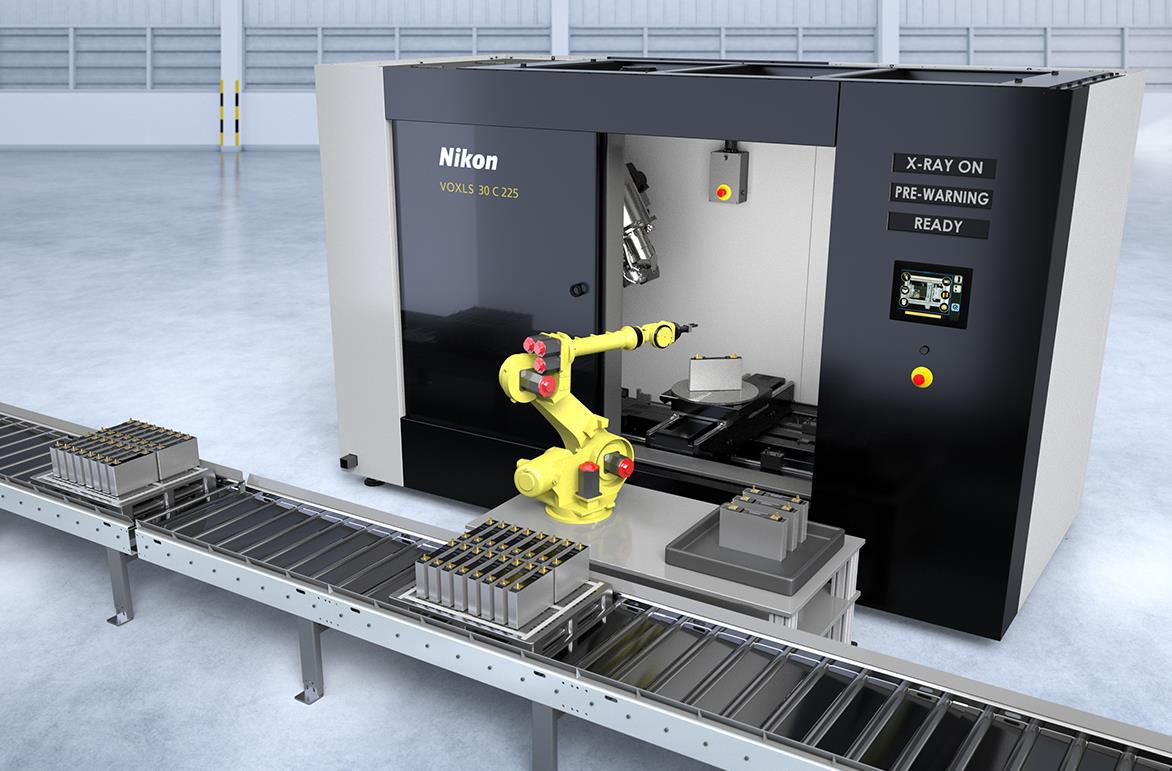

高度自動化與智慧工廠整合

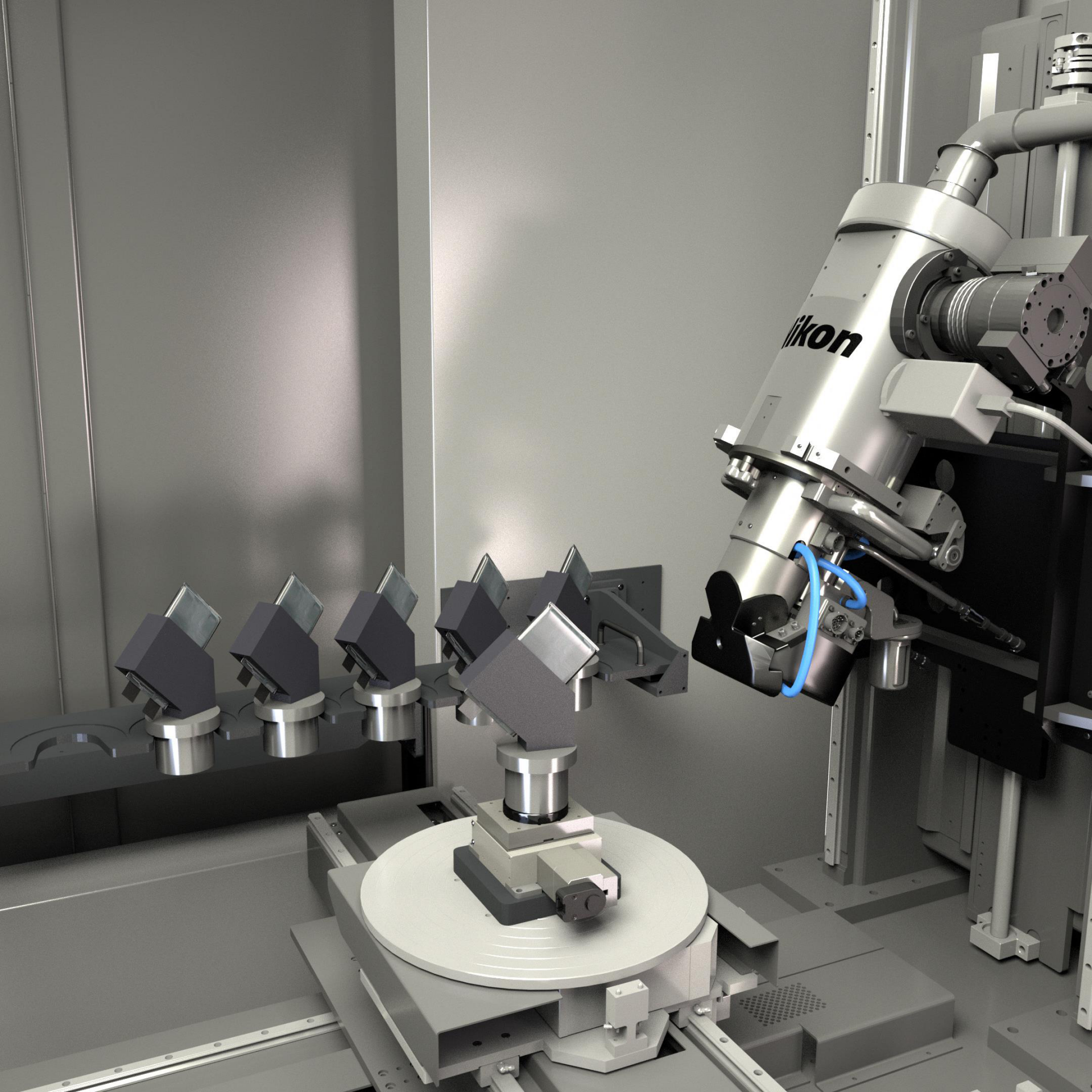

● 支援機械手臂與自動裝載，可無縫整合至生產線，提高檢測效率

● 符合工業自動化的Nikon Automation OPC UA 介面，與工廠其他設備實現即時數據交換與控制，回饋優化生產流程

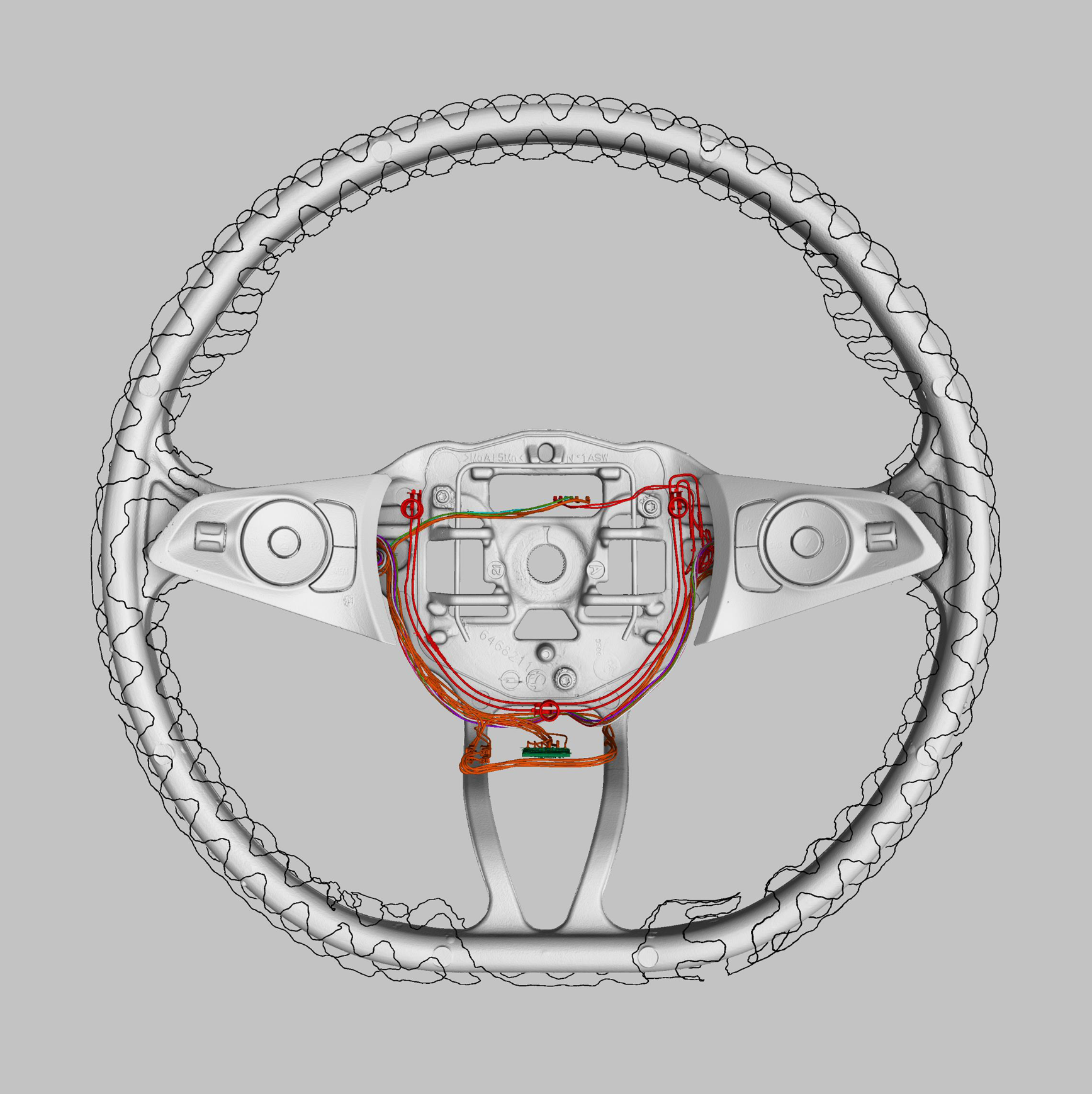

應用案例

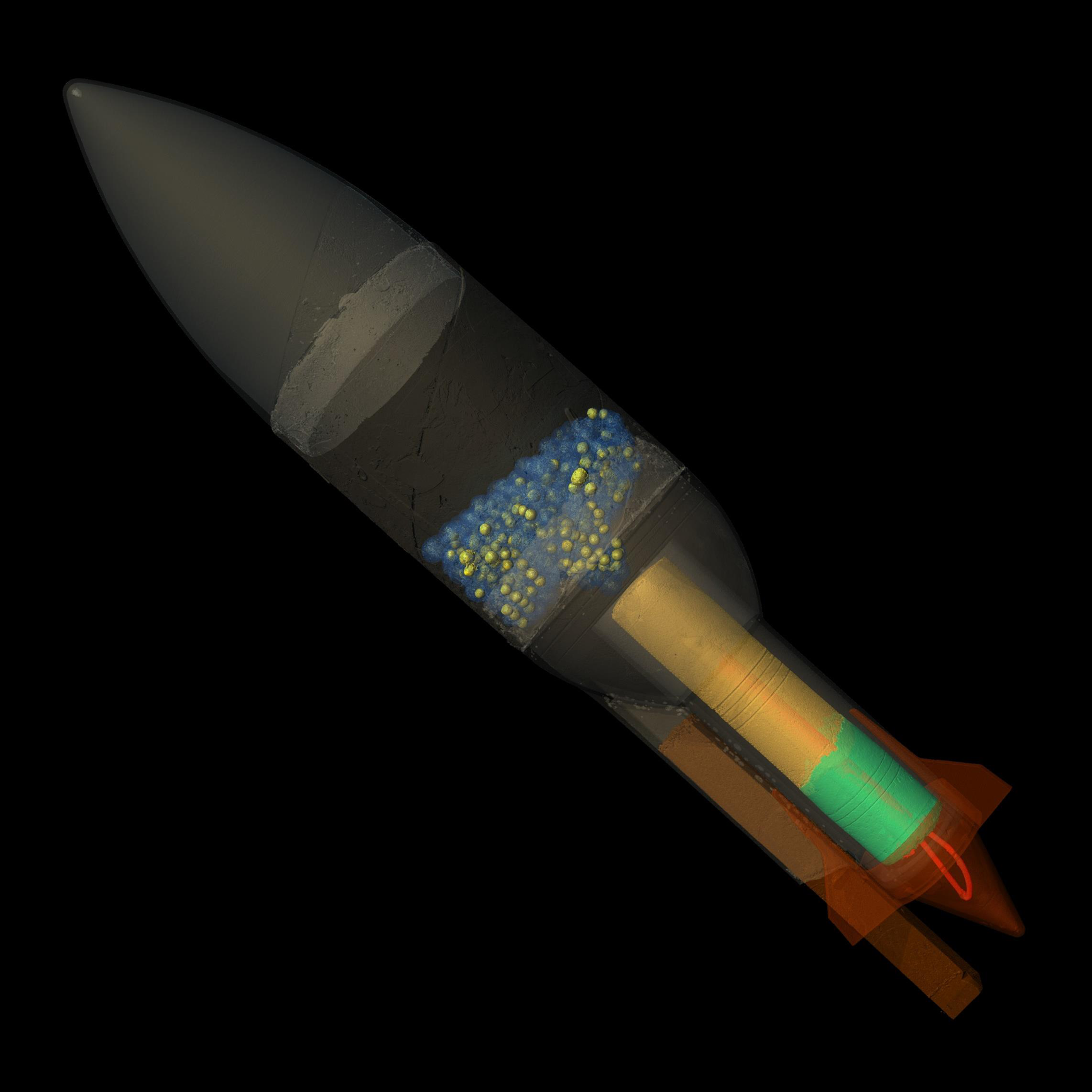

Helical CT

X.Tend 螺旋式電腦斷層掃描

● 可在單次掃描中完整捕捉高大物體，提升工作效率

● 有效消除錐形光束及多次掃描拼接所產生的影像失真

● 較傳統圓形 CT 提供顯著提升的解析度，展現更細膩的結構細節

● 掃描與重建速度領先同級產品，大幅縮短檢測週期

2-Position Panel Shift CT

雙位置面板移動式電腦斷層掃描

● 具備單次掃描完整捕捉寬度遠超偵測器的物體能力

● 透過水平方向平板偵測器的精確移動實現

● 對較小但寬大的物件，因放大倍率提升而獲得更高解析度

● 有效消除多次掃描拼接所導致的影像失真

● 自動完成兩次圓形 CT 掃描的資料採集與重建作業

Offset.CT

偏移式電腦斷層掃描

● 實現寬度超出偵測器範圍物體的單次完整掃描

● 同時對較小但寬大的目標提升解析度

● 有效消除多次掃描拼接導致的影像失真

● 掃描時間與傳統圓形 CT 相當，兼具效率與品質

Half.Turn CT

半旋轉電腦斷層掃描

● 在約 180° 掃描範圍內完成高速資料採集，無損影像品質

● 專為高產能環境設計，顯著縮短掃描週期時間

● 採用 Nikon 專利重建演算法

● 掃描與重建速度均達傳統 360° CT 的兩倍

● 同時資料量（投影影像）減少至約一半，提升運算效率

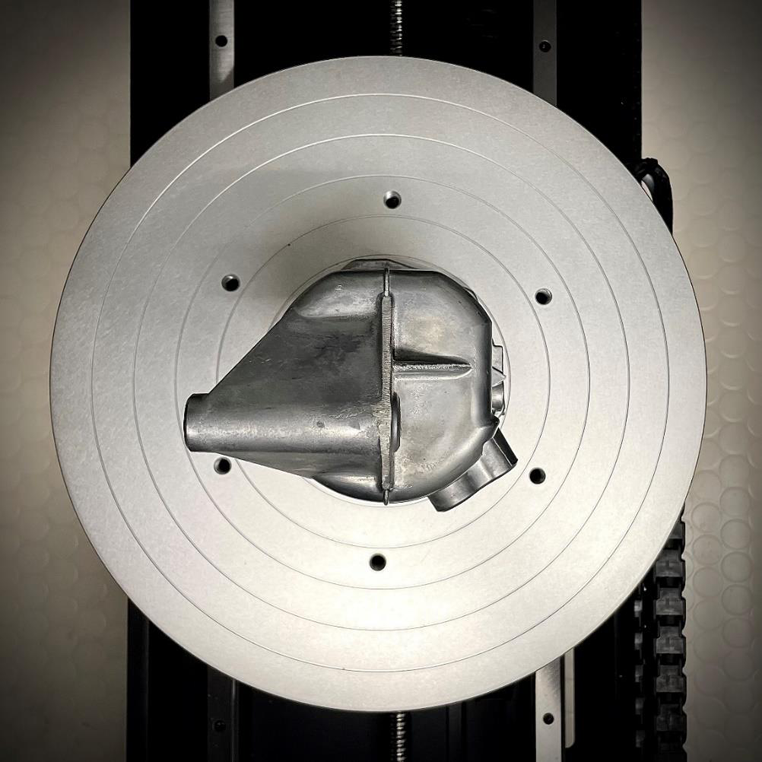

Tilted CT

傾斜式電腦斷層掃描

● 實現更高幾何放大率，顯著提升影像解析度

● 特別適用於高長寬比且感興趣區域（ROI）較小的平面結構物件

● 即使 ROI 被高密度區域遮蔽，仍能維持卓越影像品質

● 掃描速度遠優於傳統 X 光顯微鏡，大幅提升檢測效率

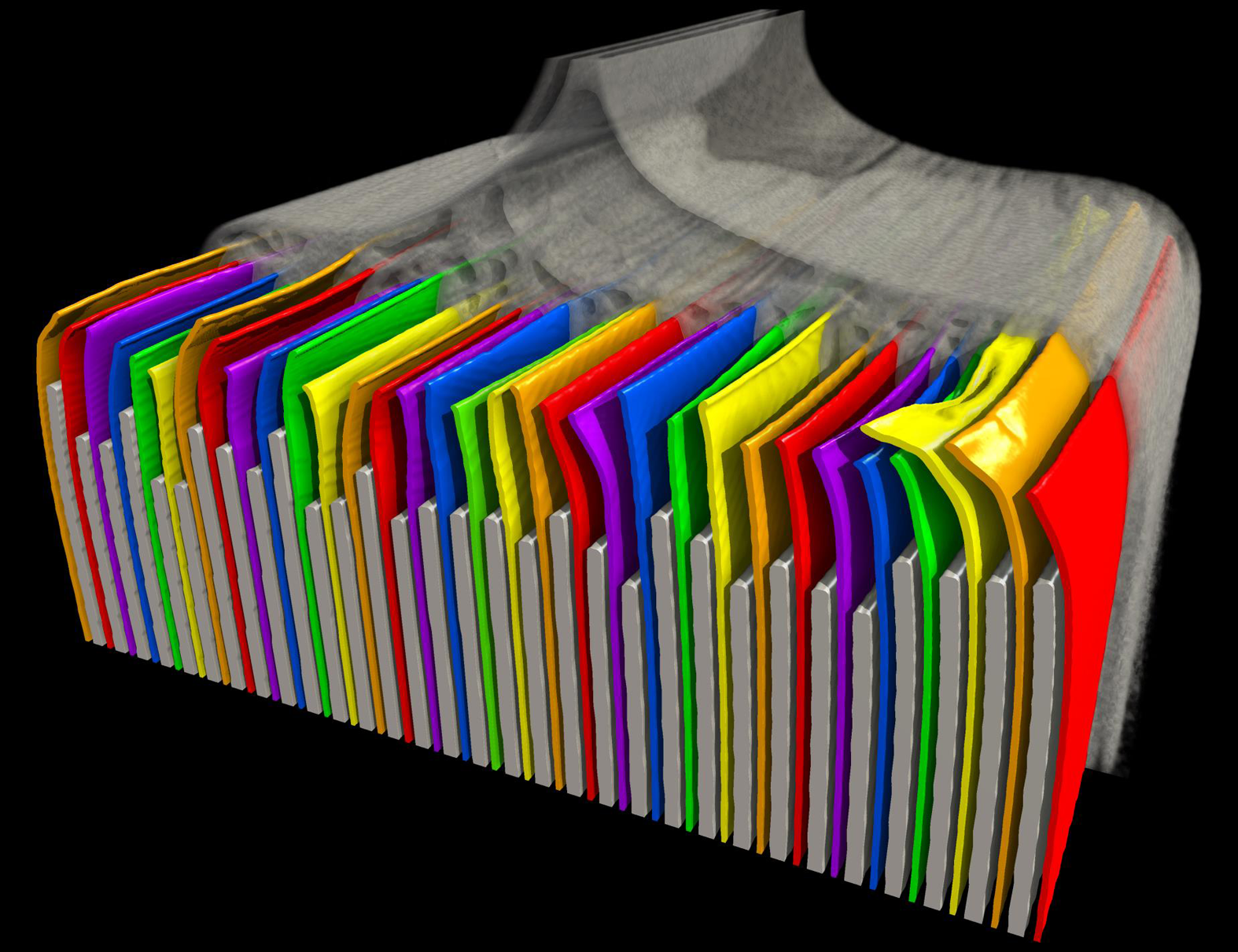

LiB.Overhang Analysis

鋰電池極片延伸分析

● 採用先進 AI 技術，專注於鋰離子電池陽極突出區的精準分析

● 具備處理低於 20 秒掃描時效及高雜訊數據的能力

● 專為生產線即時檢測打造，實現高速且穩定的品質控管

● 陽極突出特徵自動識別並量化，提升檢測效率與準確度

● 根據此應用調校的專業量測模型

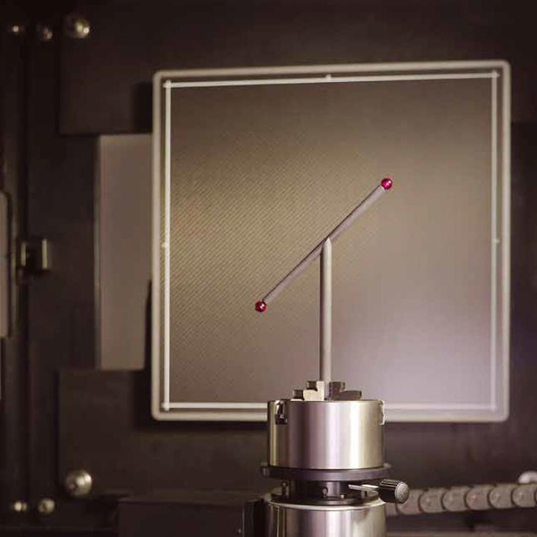

Local.Calibration

局部校準技術

● 實現任意 CT 掃描位置的快速自動體素尺寸校準，免除人工干預

● 大幅提升計量應用的量測精度與一致性

● 透過參照已知標準樣本校準掃描位置，確保量測結果高度可靠

VOXLS 30 系列型號比較

型號

VOXLS 30 C 225

VOXLS 30 C 320

VOXLS 30 C 450

電壓等級

225kV

320kV

450kV

技術強項

高解析度微小部件掃描

穿透力與解析度平衡的萬用型

全球唯一450kV微焦點，超高穿透力

目標選擇

4種（傳輸/反射/多金屬/旋轉）

5種（多1種320kV反射）

2種（450kV反射/旋轉反射）

最大掃描容量

Ø620mm × H1025mm

Ø610mm × H1050mm

應用範圍

輕金屬、小型鑄件、電池、醫療裝置

中小型鑄件、電池模組、複合材料

中大型鑄件、鋼鐵結構、重金屬工件

適合產業

醫療、電子、電池、3D列印

航太、汽車、電池、大型鑄件

航太、重工業、國防、火箭、鋼鐵

速度/效率特色

批量掃描、自動化門

支援Panel Shift/Pixel Split CT

解析度表現

1μm起（最高）

3μm起（高）

80μm起（高穿透下保留微焦點）

高密度材料能力

限鋁鎂等輕金屬

適用鋼鐵等高密度金屬

（世界唯一 450kV 穩定微焦點）
